Flashings

Inddækninger til skifertag (ELV)

ELV inddækningen er beregnet til montering af vinduer i skifertag op til 10 mm (2 x 5 mm) tykkelse. Det anvendes som standard på individuelle vinduer i tagets hældning.

Denne inddækning fås i to forskellige typer, der gør det muligt at installere vinduer på to forskellige dybder i tagkonstruktionen ELV (0 cm) og ELJ (-3 cm). Standardinstallationen af vinduer med inddækningen er ELV.


Inddækningen kan benyttes i tage med følgende hældninger:

  • fra 15° til 90° til dybden "N" og "V"
  • fra 20° til 90° til dybden "J"

Flashings for Slate Roof Coverings ELV, ELJ



Inddækningens bestanddele

Denne inddækning består af en nedre og øvere del samt sideelementer, hvis dimensioner afhænger af vindueshøjden. Sidelementerne på inddækningen lægges skiftevis med tagbelægningen. Det nedre element har en apron, der er limet på undersiden, hvilket gør det muligt for inddækningen at klæbe fast til tagbelægningen for en pæn pasform. En tagrende, der er installeret over vinduet, tillader, at kondens løber væk.



Detaljetegning af inddækningen

1 — nedre del
2 — sideelementer med forseglinger
3 — øvre del
4 — afvandingsrende

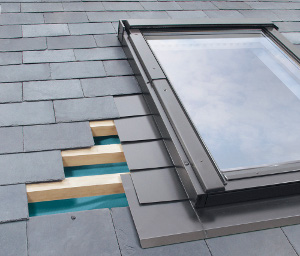

Vertical and horizontal elements with ELV flashing



Montagevejledninger og brochurer

 Montagevejledninger:

 Montagevejledninger (video)

 ​Produktdetaljer:
