Flashings

Til profilerede tagmaterialer op til 120 mm (EHV-A)

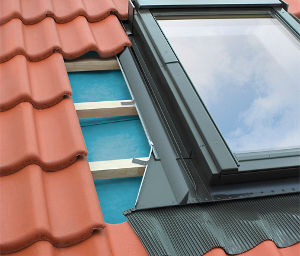

EHV-A inddækningen er velegnet til den vandtætte og sikre forbindelse af ovenlysvinduer med tagbelægninger såsom tagsten og metalplader med høj profil. Den kan monteres med tagbelægninger med en profildybde på op til 120 mm.

I Danmark er standarddybden ved montage i taget 0 cm (EHV-A, ELV), men man kan bestille inddækninger, der enten monteres højere +3 cm (EHN-A, ELN) eller lavere -3 cm (EHJ-A, ELJ). EHV-A og ELV er standard i Danmark og kan monteres sammen med vinduer i taghældninger fra 15° til 90°. Spørg gerne FAKRO til råds inden der bestilles inddækninger og ovenlysvinduer for at sikre den helt rigtige løsning til taget.

Flashing for Tiled Coverings EHN-A, EHN-A XDP



Eksempel på en kombination med inddækning:

EHV-A + XDP består af en standard (1) EHV-A og en udvendig, diffusionsåben (2) undertagskrave som sikrer en nem og sikker tilslutning mellem ovenlysvinduet og undertaget. Undertagskraven er produceret rent økologisk af naturens egne materialer i form af (3) fåreuld.

FAKRO anbefaler at man inkluderer undertagskrave (XDP), dampspærrekrave (XDS) og karmisolering (XWT) når man monterer ovenlysvinduer og hvor disse produkter kan indgå.

EHN-A XDP consists of standard EHN-A

Hvad består en inddækning af?



En inddækning består grundlæggende af fire elementer: Et nedre element, to sideelementer og et topstykke. Fordi EHV-A versionen er beregnet til tagmaterialer med op til 120 mm profil, medfølger et elastisk forstykke, som bidrager til en sikker montage mellem vindue og profileret tagmateriale. Dette forstykke har tilmed en anordning limet på undersiden, der bidrager til at lette montagen af stykket og giver en flot finish.

Sideelementerne er monteret med stof, som sikrer mod udefrakommende luftbåren støv, blade og grene, regn og sne. Inddækningen er udstyret med en åbning, der gør det muligt for kondens at dræne væk fra vinduet og holde det tørt.



Vertikal og horisontal sektion af EHV- A inddækningen


1 — elastisk forstykke monteret på bundstykket (165 mm lang)
2 — sideelementer med påmonteret stof
3 — topstykke
4 — alu-strips for at fastmontere inddækningen
5 — vandrende
6 — profil, der matcher tagstenene

Vertical and horizontal cross-section with EHN- A flashing elements
