Inddækninger til facade-vinduer

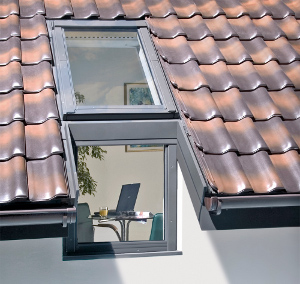

Inddækningen EU_ / B er beregnet til at blive benyttet med den nye serie af facadevinduer. Inddækningen muliggør en tæt forbindelse af enhver type tagvindue med facadevinduet installeret i en lodret væg.
Inddækningerne fås i tre forskellige dybder af vinduesinstallation i tagkonstruktionen:
- N (+3 cm) og V (0 cm)
- J (-3 cm)
EUV/B er en universel type inddækning og muliggør montering af ovenlysvindue i forskellige typer tagmaterialer, mens EUV-L/B-inddækningen bruges til at installere vinduer i skifertag (2 lag x 5 mm). Inddækningen EU_/B er designet til at blive installeret i en enkelt facadevindue/ovenlysvindue-kombination, men fås også i andre moduler, der også muliggør flere facadeelementer monteret i vandrette kombinationer. Man vælger inddækningen til et facadeelement på baggrund af ovenlysvinduets dimensioner.
Dybderne af installationen i henhold til taghældninger:
- dybderne V og N til hældninger fra 15° til 55°
- dybden J til hældninger fra 30° til 55°
Inddækningens bestanddele
EU-inddækningen til facade-elementer består af inddækning, som forsegler det til ovenlysvinduet, elementer, der forbinder ovenlysvinduet til facadevinduet, elementer, der afdækker det lodrette vindue samt belægning til dele af tagskækken i en længde på 120 cm.
Horisontal og vertikal tværsnit af en EUV/B inddækning
1 – inddækning til ovenlysvinduet (uden bundelement)
2 – element, der forbinder de to vinduer (facade og ovenlys)
3 – overlejring i aluminium
4 – isoleringsmateriale i uld (100% naturligt og genanvendeligt)
5 – siderender i tagudhænget
6 – vindklappe
7 – afdækningsprofil
