Sandwichtag-system (EFR)

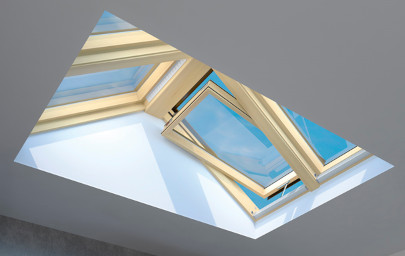

EFR-fladtagssystemet er en ny løsning i FAKRO-produktsortimentet. Dette system kombinerer tagvinduer med en præfabrikeret konstruktion uden at miste æstetik. EFR leveres til kunden som en komplet løsning, herunder træ, termisk isoleret konstruktion og komplet inddækning. EFR-systemet svarer tildels til EFW/EFS pulten, men det er et mere avanceret system.

Det er en æstetisk og meget effektiv løsning til at belyse lokalerne i bygninger med lavtliggende tag. Designet muliggør installation af ovenlysvinduer over tagryggen og gør det muligt at installere tilbehør. Den grundlæggende version af EFR-systemet tilbydes til vinduesbredder på 78 og 114 cm i B2/2-kombinationen.

Standardhøjden på ovenlysvinduer til dette system er 118 cm. Den grundlæggende afstand mellem sidemonterede vinduer er 40 mm. EFR-fladtagssystemet kan bruges på tag med hældninger fra 0 til 15º.

Dwuspadowy System Płaskich Dachów EFR



Inddækningens bestanddele

EFR-fladtagssystemet består af trædele, der er lavet af 12 mm tykke vandtætte plader, isoleret med 100 mm tykke EPS-paneler. Indefra er væggene afsluttet med krydsfiner, der kan dækkes med foring. De universelle snedkerfuger og understøtningstrimmere i strukturen er inkluderet. Efter installation af trækonstruktionen skal det forsegles korrekt og fastgørelse af den eksisterende tagbelægning.

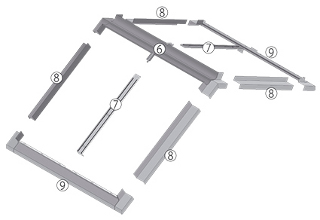

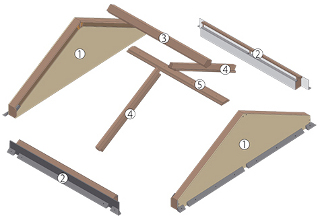

EFR-systemet består af følgende dele (vist med Z-Wave elektriske ovenlysvinduer)

1 — Trækant med isolering og sideelementer
2 — Trækant med isolering, forelementer
3 — Topbjælke, afsluttende
4 — Støttespær
5 — Lamel, afsluttende
6 — Topinddækning
7 — Sammenføjede render
8 — Sidelister
9 — Forinddækning
10 — Gennemtrængelig tagmembran
11 — Kabelkanal

Schemat Dwuspadowego Systemu Płaskich Dachów EFR

Sandwichtag-system (EFR)
