Flashings

Inddækninger til tagaltan Galeria (ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo)

Inddækningerne er designet til tagaltanvinduet FAKRO Galeria. Inddækningen sikrer tæt forbindelse af tagvindue i taghældningen. Den er markeret med bogstavet G for at indikere "Galeria".

Følgende inddækninger er tilgængelige:

  • ESV/G - til flade tagmaterialer med en profildybde op til 10 mm (2 x 5 mm)
  • EZV-A/G – til flade tagmaterialer med en profidybde op til 45 mm
  • EHN-A/G – til profilerede tagmaterialer med en profildybde op til 120 mm
  • EHN-AT/G Thermo - thermo-versionen af EHN-A/G

Flashings for balcony window ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Galeria tagaltan kræver en taghældning på 35° til 55° (installationsdybder V, N indikeret på inddækningen). Man kan montere en FGH-V/U Galeria vandret i en kombiløsning med et FDY-V/U ovenlysvindue med øget frihøjde, når det installeres med specialinddækningen K__ / G. Begge ovenlysvinduers nedre ramme er i samme højde.

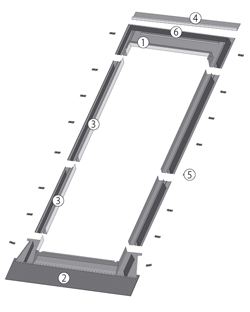

Inddækningens bestanddele

Inddækningen består af en bund, en top og sideelementer. Det nedre element har en plastmåtte limet på undersiden, hvilket muliggør let og sikker forbindelse til tagdækning. Inddækningen kommer som standard (undtagen ESV/G) med afvandingsrender, der tillader kondens at dræne væk fra vinduet.

Vertikal og horisontal tværsnit af EZV-A/G inddækning
1 — topdel med isolering
2 — bunddel med et fleksibelt apron
3 — sidelister med skumgummidele
4 — afvandingsrende
5 — aluminium-strips til at fastgøre inddækningen
6 — profil til at sikre tagsten

Vertical and horizontal crosssection with EZV-A/G flashing element
